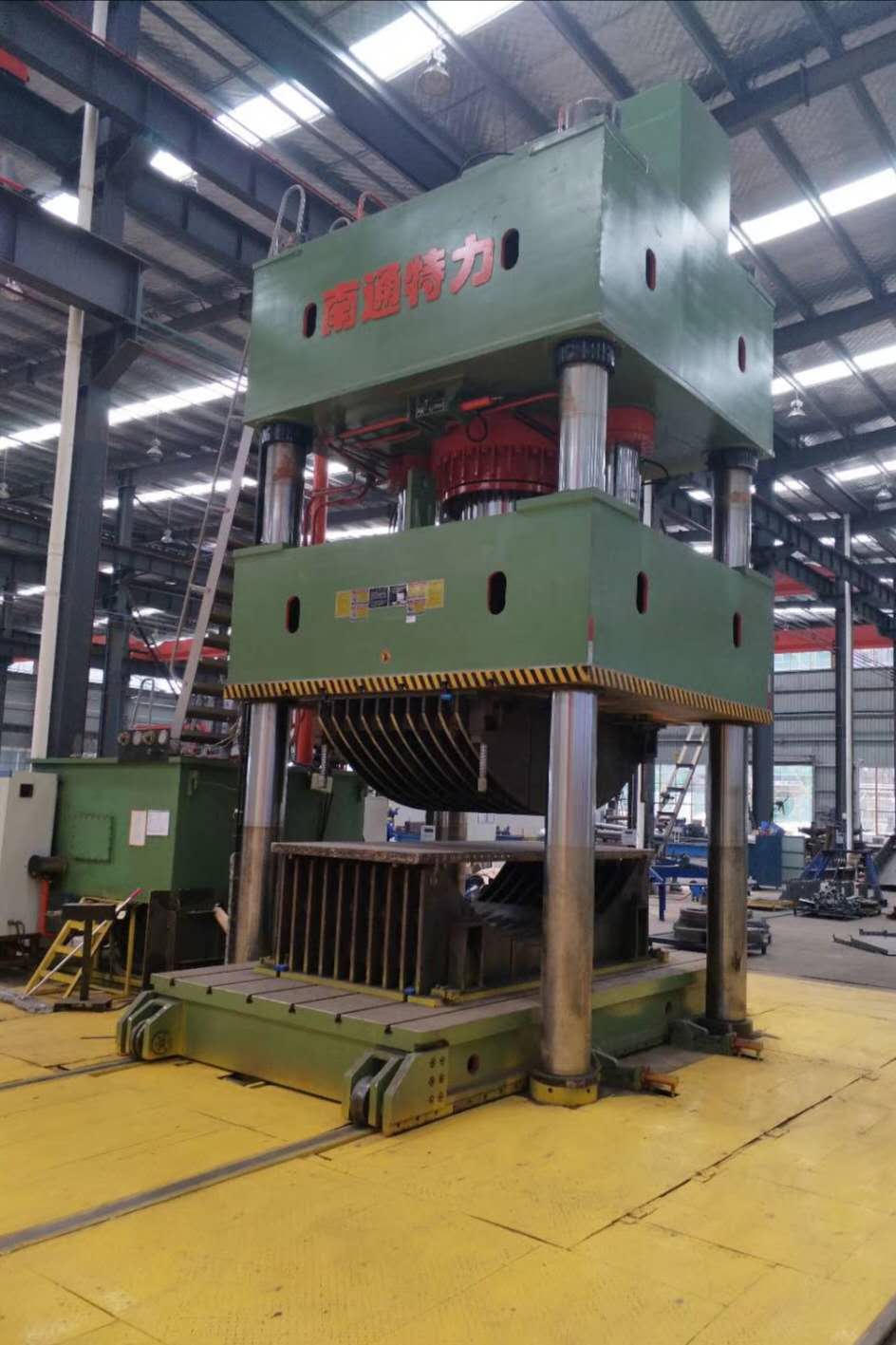

四柱液壓機
四柱液壓機是利用帕斯卡定律制成的利用液體壓強傳動的機械。四柱液壓機是一種利用油泵輸送液壓油的靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械設備。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。
★本系列液壓機是通用性壓制設備，適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷（熱）擠壓金屬成型、薄板接伸以及沖壓、彎曲、翻邊、校正等工藝。
★機器具有Du立的動力機構的電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式;
★機器的工作壓力、壓制速度和滑塊行程，均可根據工藝需要進行調整，并能完成頂出工藝、不帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓、定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有保壓、延時、自動回程。
★本系列液壓機除具有上述功能外，頂出缸還具有頂出、延時、自動退回。
型號參數：
參數名稱 | 單位 | YTL32四柱液壓機系列 | |||||||||||||||||
40 | 63 | 100 | 100 | 160 | 160B | 200 | 315 | 400 | 500 | 500C | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |||
公稱力 | KN | 400 | 630 | 1000 | 1000 | 1600 | 1600 | 2000 | 3150 | 4000 | 5000 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 | |
頂出力 | KN | 120 | 190 | 190 | 190 | 400 | 400 | 400 | 630 | 630 | 1000 | 1000 | 1000 | 1600 | 2000 | 2000 | 2000 | 3200 | |
液體Zui大壓強 | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 26 | |
滑塊Zui大行程 | mm | 450 | 500 | 600 | 700 | 700 | 700 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 1300 | |
頂出活塞Zui大行程 | mm | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 300 | 300 | 350 | 350 | 350 | 350 | 400 | 400 | 400 | 500 | |
Zui大開口高度 | mm | 700 | 750 | 880 | 880 | 900 | 1000 | 1100 | 1250 | 1250 | 1500 | 1500 | 1500 | 1500 | 1600 | 1600 | 1600 | 1800 | |
滑塊形成速度 | 空載下行 | mm/s | 20 | 20 | 22 | 120 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 80 | 80 | 80 | 80 | 80 | 110 |
工作 | mm/s | 14 | 14 | 14 | 14 | 12 | 12 | 8 | 6-8 | 5-7 | 5 | 6 | 10 | 8 | 10 | 6-10 | 6-10 | 4-9 | |
回程 | mm/s | 45 | 120 | 47 | 120 | 70 | 70 | 52 | 60 | 45 | 70 | 70 | 60 | 70 | 60 | 50 | 40 | 70 | |
工作臺有效尺寸 | 左右 | mm | 500 | 580 | 720 | 720 | 680 | 1000 | 1000 | 1260 | 1240 | 1400 | 2400 | 1500 | 1500 | 1580 | 1700 | 2000 | 3200 |
前后 | 460 | 500 | 580 | 580 | 620 | 800 | 900 | 1200 | 1200 | 1400 | 1400 | 1500 | 1400 | 1600 | 1600 | 1600 | 2200 | ||
電機功率 | KW | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | 15 | 37 | 37 | 44 | 60 | 60 | 74 | 74 | 3x37 | |
